Átfedő karimák jellemzői, amelyeket minden mérnöknek tudnia kell

Amikor az ipari mérnököknek olyan csőproblémákkal kell foglalkozniuk, amelyeket sokszor szét kell szedni és újra össze kell szerelni, tudniuk kell, hogyan működnek az átlapolt karimák . Ezek a speciális, kétrészes rendszerek egyedi kialakításúak, amely a csőhöz forrasztott csonkvéget egy laza hátlappal kombinálja. Ez lehetővé teszi a könnyű beállítást bármilyen szögben anélkül, hogy a csőrendszert megterhelné. Azokon a helyeken, ahol a korrózió problémát jelent, a sok karbantartást igénylő felhasználási módoknál és a bonyolult utólagos javítási projekteknél ez az új konfiguráció olyan fontos műszaki igényeket elégít ki, amelyeket a standard karimák nem tudnak.

Az öleléses karimák alapjainak megértése

Alapvető tervezési elvek

Az átlapolt illesztésű karima egy csúcstechnológiás mérnöki megoldás a bonyolult csőhálózatok orientációs problémáira. Ez az összeállítás különbözik a legtöbb kemény karimától, mivel két különálló részből áll: egy csonkvégből, amely tompahegesztéssel van a csőhöz rögzítve, és egy laza támasztókarimából, amely a csőszerelvény fölé csúsztatható. A feladatok szétválasztása teszi a mérnöki munkát olyan intelligenssé. A tömítőfelület és a közeggel érintkező rész a csonkvégen található, a szerkezeti terhelések és a csavarkötések pedig a támasztókarimán. Ahelyett, hogy egyetlen anyagopcióval elégednének meg, ez a szakasz lehetővé teszi a mérnökök számára, hogy az adott igényeknek megfelelően válasszák ki a legjobb anyagokat.

Méretszabványok és specifikációk

A modern átfedő illesztéses rendszerek számos külföldi szabványnak felelnek meg, mint például az ASME B16.5, ASME B16.47, EN 1092-1, DIN, JIS B2220 és GOST. Ezek a szabványok biztosítják, hogy minden globális ellátási lánc azonos méretű legyen. A méretek DN15-től DN5000-ig, a nyomásértékek pedig PN6-tól PN160-ig terjednek. A szabványosítás megnyugtatja a beszerző dolgozókat, hogy az alkatrészek minden forrástól függetlenül együtt fognak működni. A hőmérséklet-tartomány -45°C és +400°C között van, ami széles körű ipari felhasználásra alkalmassá teszi őket, a hideg rendszerektől a mérsékelt hőmérsékletű folyamatokig.

Anyagválasztási szempontok

A szabványos karimákhoz képest az átfedő illesztéses rendszerek anyagválasztása minden eddiginél nagyobb szabadságot biztosít. A mérnökök drága, nem rozsdásodó fémeket választhatnak, mint például a 316L rozsdamentes acél, az Inconel vagy a Hastelloy, a csonkvéghez, és olcsóbb szénacélt használhatnak a hátlaphoz. Ezzel az anyagoptimalizálási megközelítéssel jelentősen csökkenthetők a költségek, különösen a zord vegyi környezetekben, ahol ritka ötvözetekre van szükség. A tömör idegen fém karimákhoz képest ez a módszer 40–60%-kal csökkenti az anyagköltségeket, miközben ugyanazt a teljesítményszintet tartja.

Az átlapolt karimák részletes összehasonlítása más karimákkal

Szerkezeti és teljesítménybeli különbségek

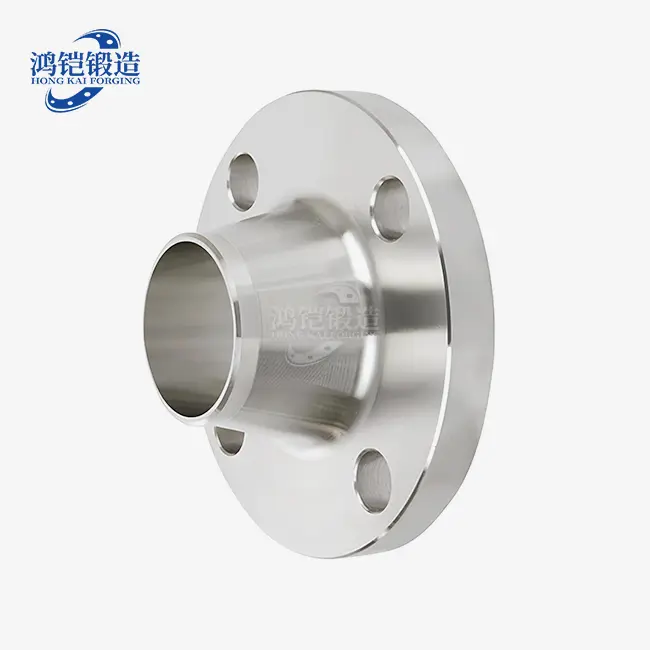

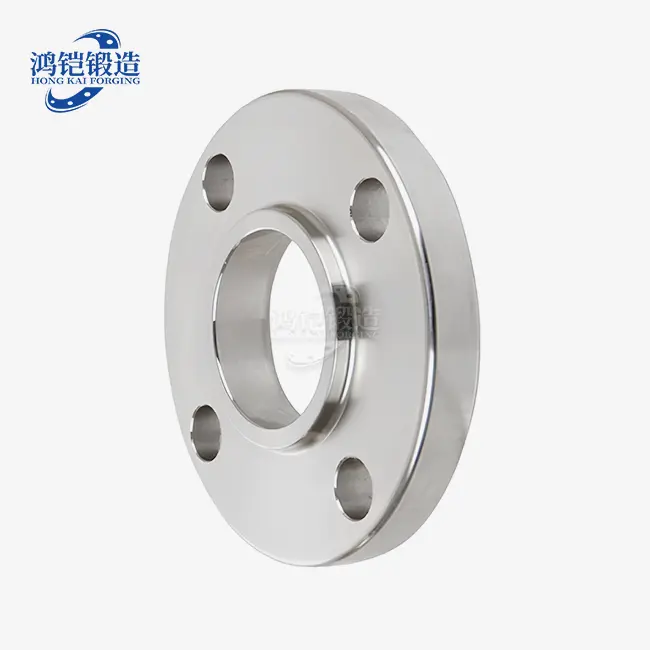

Amikor összehasonlítjuk az átlapoló illesztéses készleteket a hegesztett nyakú karimákkal, a fő előnyük az elforgathatóság. A hegesztett nyakú karimákat pontosan be kell illeszteni a hegesztés előtt. Ha nincsenek megfelelően beállítva, feszültségcsúcsok léphetnek fel. Ezeket az aggodalmakat a laza karima kialakítás oldja meg, amely lehetővé teszi az illesztés utáni változtatásokat. A rácsúsztatható karimák hasonlóak az átlapoló illesztéses kialakításokhoz abban, hogy könnyen telepíthetők, de az anyaghatékonyság tekintetében nem rendelkeznek ugyanazokkal az előnyökkel. Mivel a nedves alkatrészek nem választhatók el a szerkezeti alkatrészektől, nehéz kiválasztani a megfelelő anyagot a káros felhasználásokhoz.

Telepítési folyamat variációi

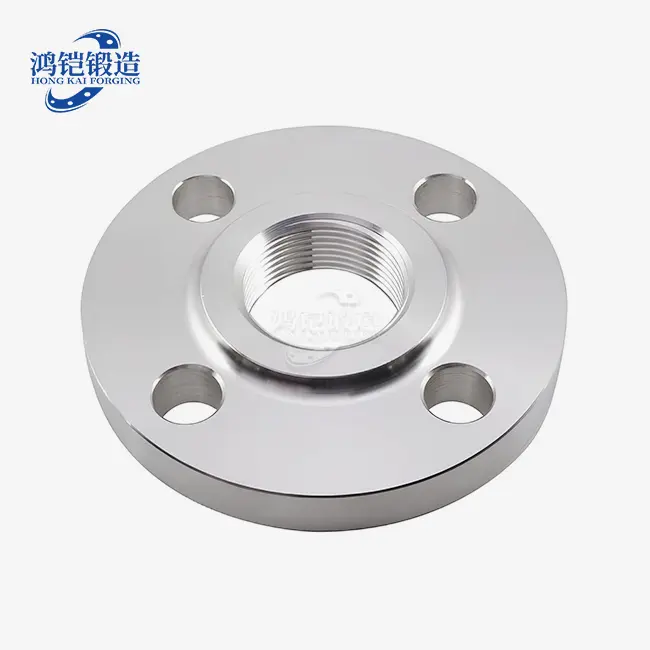

Az idomkarimák összeszerelési módja nagyon eltér a szokásostól. Először a hátlap peremét csúsztatják a csőre, majd a rövid véget hegesztik, hogy az alkatrészek a megfelelő helyen legyenek. Ez a folyamat lehetővé teszi a mező beállítását anélkül, hogy újra össze kellene illeszteni. A vakkarimákat teljesen másra használják; a rugalmas csatlakozások helyett lezárják a rendszereket. A menetes karimák eltávolíthatók, de nem rendelkeznek a fontos felhasználásokhoz szükséges nyomástartó képességgel vagy szivárgásmentes integritással.

Költség- és karbantartási vonatkozások

A gazdasági kutatások azt mutatják, hogy az átlapolt illesztéses rendszerek olyan helyzetekben működnek a legjobban, ahol gyakran kell szétszerelni őket. A fix karimákhoz szükséges vágásos és újrahegesztett módszerekhez képest az újrafelhasználható hátlapi perem csökkenti a javítás költségeit. A karbantartó csapatok szeretik, ha gyorsan szét tudják szerelni a karimákat, amikor rendszeres ellenőrzéseket vagy szervizelést kell végezniük a berendezésen. A gyűrűs típusú illesztéses karimák jobban tömítenek nagy nyomású helyzetekben, de speciális fedelekre és szűk vágási tűréshatárokra van szükségük. Az átlapolt illesztéses kialakítás a legnagyobb nyomásnak való ellenállás képességét feladja a működési szabadságért és az alacsonyabb költségekért cserébe.

Az átlapolt karimák előnyei és alkalmazásai B2B környezetben

Alapvető ipari előnyök

Az átlapolt illesztések nagyszerűek, mert elforgatási szabadságot biztosítanak, ami megkönnyíti az egymáshoz közel lévő csövek egy vonalba hozását. Amikor a csavarfuratok mintázata a felhalmozódott tűrések vagy hőtágulás miatt nem illeszkedik egy vonalba, a szabadon forgó tulajdonság szükségtelenné teszi a helyszíni módosításokat.

Íme a növekedést ösztönző főbb előnyök minden iparágban:

• Költségoptimalizálás: Az anyagok szétválasztása lehetővé teszi, hogy a drága fémeket csak ott használják fel, ahol érintkeznek a közeggel, ami savas környezetben 40-60 százalékkal csökkenti a projekt költségeit.
• Rugalmas telepítés: A 360°-os elforgathatóság kiküszöböli az igazítási problémákat a terepi építési munkák során
• Karbantartási hatékonyság: a hegesztések elvágása nélküli gyors szétszerelés csökkenti az állásidőt a rendszeres ellenőrzések során
• Anyagkompatibilitás: Az anyagok keverékével történő építés javítja a hatékonyságot és alacsonyan tartja az árakat
• Feszültségcsökkentés: a szabad karimamozgás megakadályozza a csövek elcsavarodását a csavarozási eljárások során

Ezek az előnyök mind segítenek a vásárlási célok elérésében, mint például a költségek alacsonyan tartása, a telepítések zökkenőmentesebbé tétele és a rendszer hosszú távú megbízható működésének biztosítása. Ez a kombináció különösen hasznos olyan helyeken, amelyek sok karbantartást igényelnek, és ahol a belépés könnyűsége közvetlen hatással van az üzemeltetési költségekre.

Ipari alkalmazási forgatókönyvek

Az átlapoló illesztéses készleteket széles körben használják a vegyipari feldolgozó üzemek korrozív közegkezelő rendszereiben. A Hastelloy C276 csonkok szénacél hátlapú peremmel való választása lehetővé teszi az erős savak költséghatékony kezelését, miközben megőrzi a szerkezet integritását. A vízkezelő rendszerek könnyebben tisztíthatók, mivel könnyen szétszerelhetők. Az iszapkezelő rendszerekhez gyakran hozzá kell férni az üledék eltávolításához, ezért a gyorscsatlakozó funkció nagyon fontos a folyamat zökkenőmentes működéséhez. Amikor korrózióállósági követelményeknek kell megfelelni, és a hely korlátozott, a tengeri és offshore telephelyek speciális problémákkal szembesülnek. Az átlapoló illesztéses perem kialakítása mindkét problémát megoldja azáltal, hogy a lehető legjobban kihasználja az anyagokat, és a szerelőknek több lehetőséget biztosít a szűk helyeken.

Nyomásbesorolások és biztonsági megfelelőség

Ipari környezetben a nyomásszabályozásnak megbízhatóan kell működnie számos üzemi körülmény között. Az átlapolt illesztésű szerelvények 150# és 2500# közötti nyomást képesek kezelni, a felhasznált anyag méretétől és típusától függően. Ez elegendő a legtöbb olyan üzleti igényhez, amely nem túl nagy nyomással jár. A biztonsági szabványok betartása magában foglalja olyan dolgok elvégzését, mint a hidrosztatikai vizsgálat, az anyagjóváhagyás és a méretek ellenőrzése a megfelelő szabályok szerint. A lapos felület megkönnyíti a megfelelő tömítés kiválasztását, miközben továbbra is hatékony tömítést biztosít minden nyomástartományban.

Hogyan válasszunk és szerezzünk be szegélyezett karimákat a projektjeinkhez?

Alkalmazásértékelési módszertan

A megfelelő átfedő illesztő készletek kiválasztásához gondosan mérlegelni kell a felhasználási körülményeket, az anyagok alkalmasságát és a működés igényeit. Kezdjük a közeg tulajdonságainak vizsgálatával, például a korrozivitásával, a hőmérséklet-tartományával és a nyomásváltozás mintázataival, amelyek befolyásolják az anyagválasztást. Egy rendszer integrálásakor figyelembe kell venni többek között azt, hogy a csavarozási minták mennyire jól működnek együtt, mennyi hely áll rendelkezésre, és mennyire könnyű lesz elvégezni a jövőbeni karbantartást. Az elforgathatóság a leghasznosabb javítási helyzetekben, ahol a csövek jelenlegi elrendezése korlátozza az illesztési lehetőségeket.

Szállítói értékelési kritériumok

Ahhoz, hogy a beszerzés jól menjen, a vállalatoknak olyan beszállítókkal kell együttműködniük, akik igazolni tudják, hogy teljes körű minőségbiztosítási folyamatokkal rendelkeznek és betartják a globális szabványokat. Ellenőriznie kell az ASME, EN 1092-1 és az Ön területére és vállalkozására vonatkozó egyéb szabványokat tartalmazó engedélyeket. A gyártási képességnek magában kell foglalnia a kombinált termelést, például a kovácsolást, a hőkezelést, a megmunkálást és a tesztelést, mindezt ugyanabban az épületben. Ez a kombináció biztosítja, hogy a minőség változatlan maradjon, és csökkenti az ellátási lánc összetettségét és a szállítási határidők változásait.

Beszerzési stratégia optimalizálása

A költségoptimalizálás, a minőségtanúsítás és az időben történő szállítás mind fontos részei a hatékony beszerzési stratégiáknak. Mind a csonk, mind a hátlap esetében kérjen speciális anyagtanúsítványokat, amelyek tartalmazzák a kémiai elemzést és a mechanikai tulajdonságok igazolását. Beszállítók kiválasztásakor vegye figyelembe a hosszú távú kapcsolat lehetőségét. Ez különösen fontos azoknak a vállalkozásoknak, amelyeknek rendszeres karbantartást kell végezniük, vagy növekedést terveznek. A kiépített kapcsolatok megkönnyítik a szakmai segítségnyújtást és a különleges bánásmódot kapacitási problémák vagy sürgős szállítási igények esetén.

Telepítési útmutató és karbantartási tippek átlapolt illesztésű karimákhoz

Lépésről lépésre történő telepítési eljárások

A helyes beépítés az alkatrészek ellenőrzésével és előkészítésével kezdődik. A terepi munka megkezdése előtt győződjön meg arról, hogy a méretek megfelelőek, a felületkezelés jó, és az anyagok tanúsítottak. Alaposan tisztítsa meg az összes alkatrészt, távolítsa el a védőrétegeket és a szennyeződéseket, amelyek befolyásolhatják a hegesztés minőségét. A csonk végének elhelyezése és ragasztása előtt a támasztókarimát a csőre kell csúsztatni a telepítési folyamat részeként. Ez a sorrend biztosítja, hogy az alkatrészek megfelelően illeszkedjenek, és megakadályozza az építés során felmerülő problémákat, amelyek a folyamatok felcserélésekor jelentkeznek.

Igazítási és csavarozási legjobb gyakorlatok

A legjobb teljesítmény elérése érdekében különös figyelmet kell fordítani a nyomatékadatokra és a beállítási részletekre. A legtöbb beállítási problémát a forgathatóság oldja meg, de a szabványok által előírt végső erőértékek hozzáadása előtt győződjön meg arról, hogy a tömítés a megfelelő helyen van, és a csavarok megfelelően illeszkednek. Annak érdekében, hogy a tömítés egyenletesen legyen összenyomva, használjon bemért nyomatékkulcsokat, és kövesse a keresztirányú meghúzási lépéseket. Forgás közben figyeljen az esetleges beszorulásra vagy ellenállásra. Ez azt jelentheti, hogy az alkatrészek között ütközési problémák vannak, vagy a méretekkel kapcsolatos problémákat kell megoldani.

Karbantartási és hibaelhárítási irányelvek

A rendszeres ellenőrzések részeként vizuálisan ellenőrizni kell a tömítőfelületeket, a csavarok állapotát, valamint a rozsda vagy kopás jeleit. Az átlapolt illesztésű karima kialakítása megkönnyíti ezeket az ellenőrzéseket, mivel lehetővé teszi a rendszer szétszerelését anélkül, hogy a csöveken maradandó változtatásokat kellene végezni. A szivárgásokat azonnal orvosolhatja egy szisztematikus elemzési módszerrel, amely ellenőrzi a tömítés állapotát, a csavarok nyomatékát és a tömítőfelületet. A moduláris kialakítás lehetővé teszi az alkatrészek cseréjét anélkül, hogy jelentős rendszerzavarokat okozna, ami azt jelenti, hogy a korrigált karbantartásnak kisebb hatása van a működésre.

Összegzés

Az alkatrészek szétválasztásának és forgathatóságának új módszereivel az Átlapolt Karimák kialakítása egy fejlett mérnöki megoldás, amely számos ipari problémát old meg. Az anyagleválasztás révén elérhető költségmegtakarítás, a 360°-os forgatásnak köszönhetően elérhető telepítési szabadság és a gyors szétszerelésnek köszönhetően elérhető karbantartási hatékonyság csak néhány előny, ami ezeket a termékeket olyan értékessé teszi az igényes ipari felhasználások során. Amikor a mérnökök ismerik ezeket a tulajdonságokat, okos döntéseket hozhatnak, amelyek egyensúlyt teremtenek a teljesítményigény és a költségek között, biztosítva, hogy a fontos csőrendszerek hosszú ideig megbízhatóan működjenek.

GYIK - Gyakori kérdések az átlapolt illesztésű karimákkal kapcsolatban

Mely alkalmazások profitálnak leginkább az átfedő illesztésű peremek kialakításából?

Az illesztő készletek nagyszerűen működnek olyan helyeken, ahol a fémek rozsdásodnak és drága, ritka ötvözetekre van szükség, olyan rendszerekben, amelyeket gyakran kell szervizelni, valamint olyan javítási projektekben, ahol az alkatrészek illesztése nehézségekbe ütközik. A kémiai folyamatok, a vízkezelés és a tengeri felhasználások azok a fő területek, ahol a tervezés előnyei meghaladják a megvalósítás költségeit.

Miben különböznek az anyagválasztási kritériumok a csonkvégek és a támasztókarimák között?

A csonkok anyagainak ellenállniuk kell a rozsdának, a hőmérséklet-változásoknak és a vegyi támadásoknak. A 316L rozsdamentes acél, az Inconel és a Hastelloy mind gyakori választás, de ez attól függ, hogy milyen nehéz lesz a használat. A tartólemezek tartják a szerkezeteket, és általában szénacélból készülnek, kivéve, ha a helyzet erősebb anyagokat igényel.

Az átfedő illesztésű karimák bírják a nagynyomású alkalmazásokat?

A standard kivitelek akár 2500# (PN420) nyomást is elbírnak, de ez az anyag méretétől és típusától függ. Az ilyen sebességeket meghaladó felhasználásokhoz azonban másfajta karimára lehet szükség, például gyűrűs csatlakozóra, amely jobban tömít, mivel a fémek érintkeznek egymással, ahelyett, hogy tömítésekre lenne szükség.

Partnerség a HONG KAI FORGING-gal prémium minőségű, átlapolt karimák megoldásai terén

A HONG KAI FORGING a világ legjobb karimákat gyártja , amelyek megfelelnek az ipari felhasználás szigorú követelményeinek világszerte. Shanxi tartományban található integrált gyártóüzemünk évtizedes tapasztalatot ötvöz a teljes körű minőségbiztosítási rendszerekkel, amelyek biztosítják, hogy a létesítmény mindig jól teljesítsen a legkülönbözőbb szolgáltatási helyzetekben. Vegye fel a kapcsolatot a kevin.zhao@hkflange.com címen, hogy megbeszélhessük projektjének igényeit, és megtudja, hogyan segíthetnek Önnek minősített karimák készítő szolgáltatásaink pénzt és időt megtakarítani, miközben megbízható, költséghatékony megoldásokat kínálnak, amelyek túlmutatnak az iparági szabványokon.

Referenciák

1. Amerikai Gépészmérnökök Társasága. „Csőkarimák és karimás idomok: NPS 1/2 - NPS 24 metrikus/hüvelykes szabvány.” ASME B16.5-2020.

2. Európai Szabványügyi Bizottság. „Karimák és csatlakozásaik – Kör alakú karimák csövekhez, szelepekhez, idomokhoz és tartozékokhoz.” EN 1092-1:2018.

3. Becht Engineering Company. „Ipari csővezetékrendszerek karimájának tervezési és elemzési irányelvei.” Journal of Pipeline Engineering, 15. évf., 3. szám, 2023.

4. Nemzetközi Mérnöki Biztosítók Szövetsége. „Csővezeték-alkatrészek kiválasztási kritériumai vegyipari feldolgozási alkalmazásokhoz.” Műszaki Útmutató Sorozat, 2022.

5. Korróziómérnökök Országos Szövetsége. „Anyagkiválasztási irányelvek ipari csővezetékekben alkalmazott korrozív alkalmazásokhoz.” NACE 3T199 kiadvány, 2023.

6. Feldolgozóipari gyakorlatok. „Csővezeték-karima kiválasztási és alkalmazási irányelvek.” PIP PCZFL001, 2. revízió, 2022.
